Indicateur d'usure de chaîne de distribution, BMW Mini N20, N26, N42, N43, N45, N46

Indicateur d'usure de chaîne de distribution, BMW Mini N20, N26, N42, N43, N45, N46

Tendeur de chaîne / indicateur d'usure pour BMW Mini N20, N26, N42, N43, N45, N46"

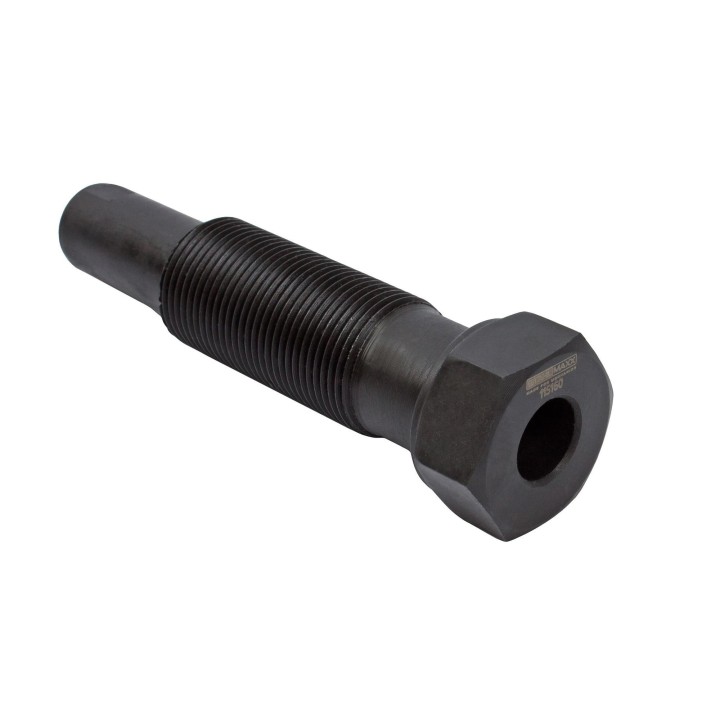

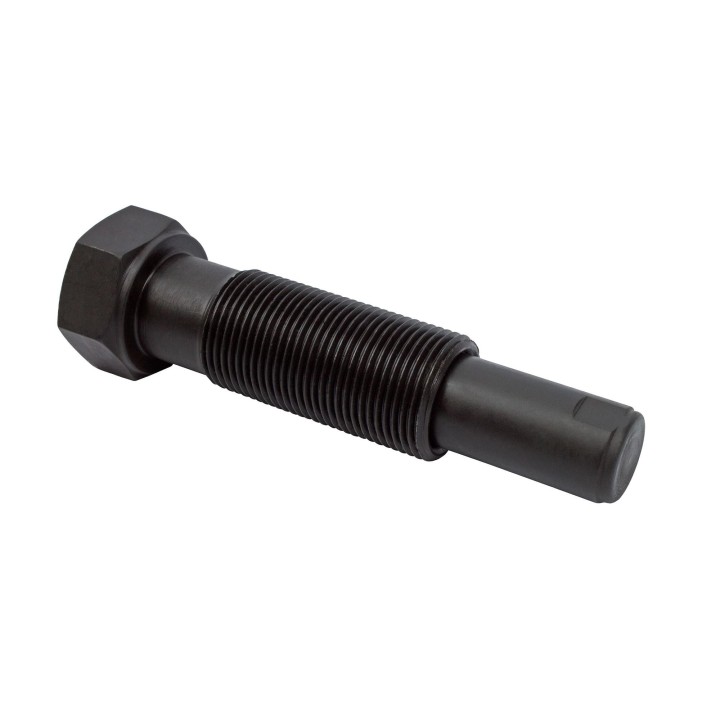

Tendeur de chaîne spécial pour la détermination de l'allongement de la chaîne de distribution par mesure d'usure.

Cet indicateur d'usure de chaîne de distribution permet de contrôler l'allongement de la chaîne des moteurs essence BMW/Mini sans démontage. Son utilisation simple et rapide permet de réaliser des économies de temps et d'argent.

Compatible avec les moteurs suivants :

N20, N26, N42, N43, N45, N46.

Remarque : Aucune instruction de réparation n'est fournie par le constructeur pour le moteur N42. Cependant, tous les composants de la chaîne de distribution étant identiques, l'indicateur d'usure peut également être utilisé pour ce moteur.

Pour les moteurs N12, N16, N18, N47, N57, B37, B47, B46, B48, B58, veuillez utiliser la référence 117200,

conformément aux références

Mini/BMW 83302411399 ou 2411399.

Procédure :

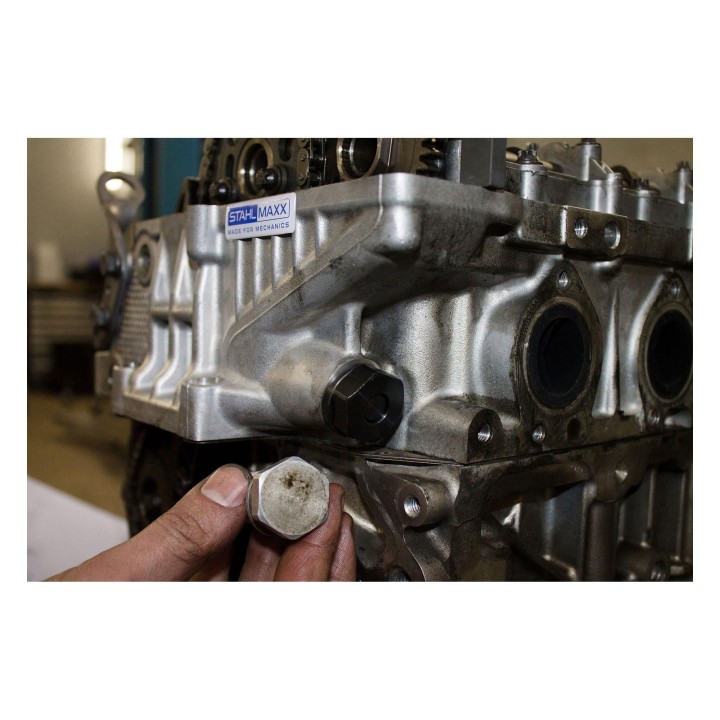

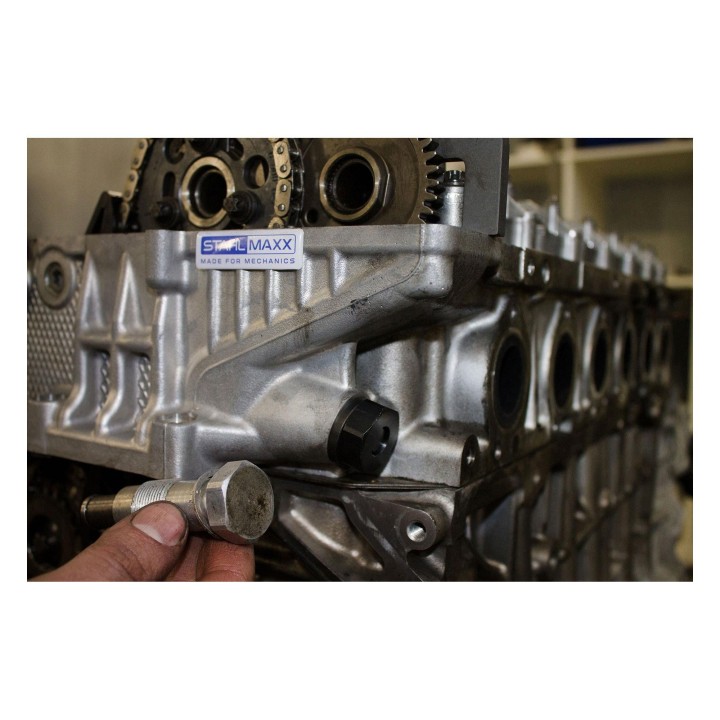

Retirez le tendeur de chaîne d'origine avec sa bague d'étanchéité et vissez l'outil spécial.

L'indicateur d'usure/outil de test est vissé à la main à l'aide d'une clé à cliquet, SANS bague d'étanchéité.

Faites maintenant tourner le moteur de 4 tours réguliers à la main dans le sens de rotation du moteur (dans le sens horaire) et maintenez la broche de mesure dans la pince sous observation constante.

Résultat du test :

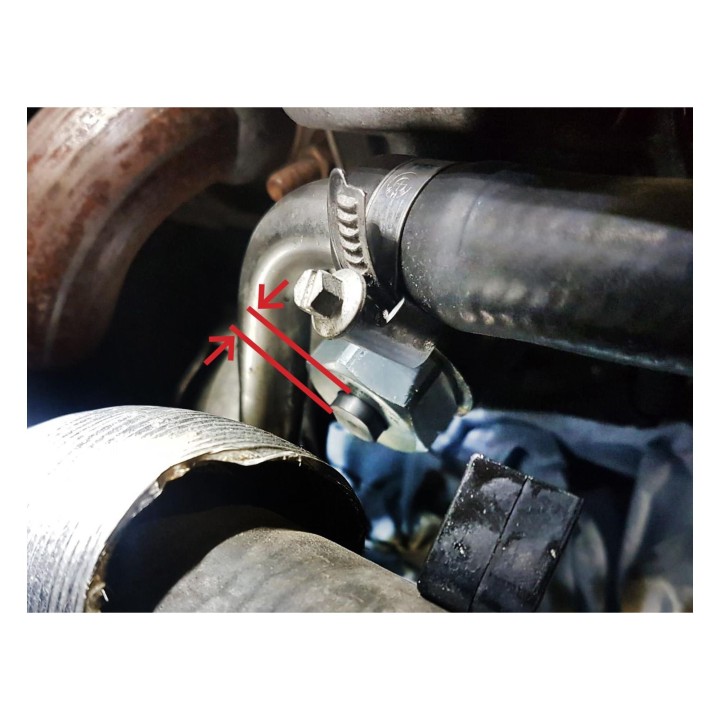

La broche de mesure située au centre de l’outil de test de la chaîne de distribution se déplace lors de la rotation ; un diagnostic peut être établi comme suit :

Tant qu'une saillie de la goupille de mesure reste visible en permanence, la chaîne de distribution est considérée comme acceptable.

Si la goupille de mesure ne présente aucune saillie, ou si elle disparaît même dans l'alésage du faux tendeur de chaîne, la chaîne de distribution doit être remplacée.

AVERTISSEMENT :

Veuillez noter que le moteur ne peut être démarré qu’avec le tendeur de chaîne de distribution d’origine BMW/Mini installé. L’outil de test doit être utilisé uniquement pour faire tourner le moteur à la main et uniquement dans le sens de rotation. Le non-respect de cette consigne peut entraîner un décalage accidentel de la chaîne de distribution et un calage incorrect des soupapes, ce qui peut endommager le moteur !

Les numéros de référence servent uniquement à l’identification ; cet outil n’est pas d’origine.

Données techniques

Pour les fabricants : BMW, Mini

Code moteur : N20B16A, N20B20A, N20B20B, N20B20C, N20B20D, N26B20A, N40B16A, N42B18A, N42B20A, N43B16A, N43B16AA, N43B20A, N45B16A, N45B16AC, N45B20A, N46B18A, N46B20, N46B20A, N46B20B, N46B20BD, N46B20C, N46B20CB, N46B20CC, N46B20CD, N46B20E, N46NB20B, PN46, PN54, PN62
