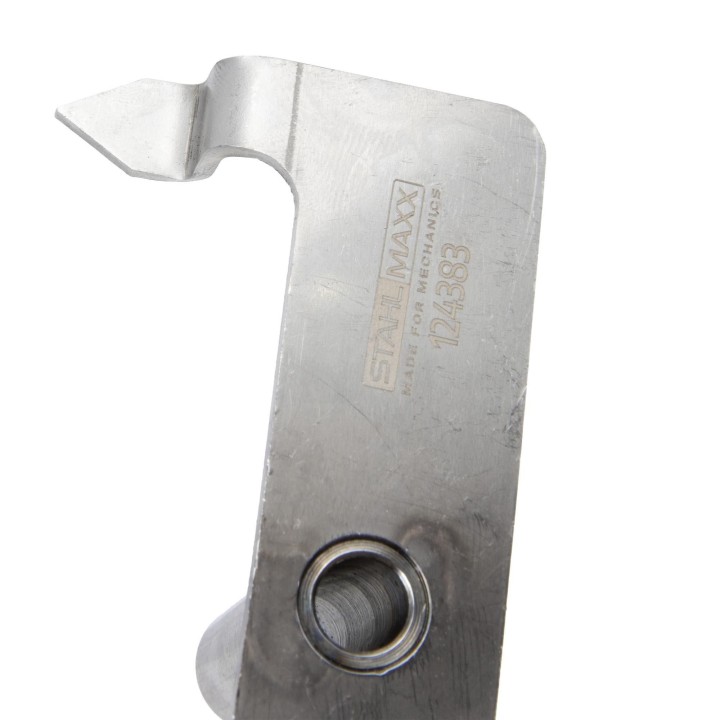

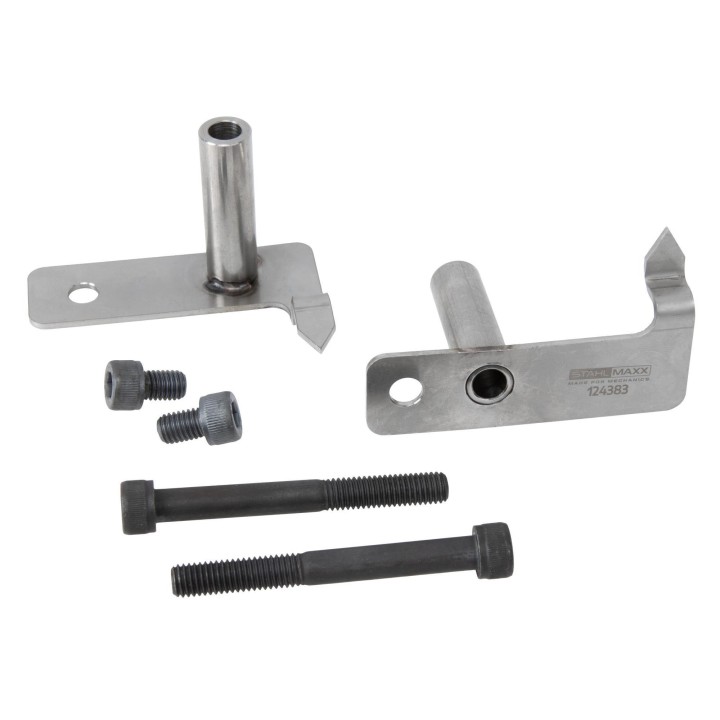

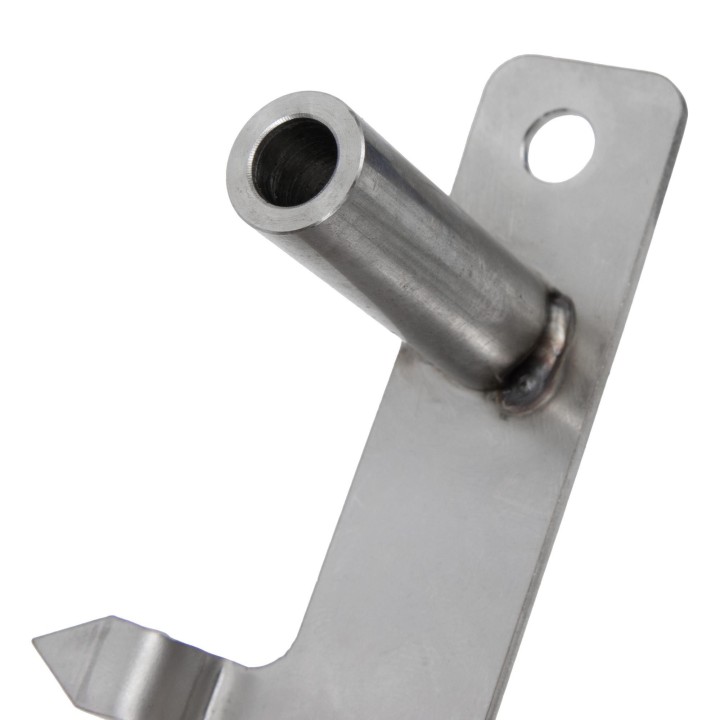

Outil de calage moteur pour Mercedes Benz M176, M177, M178

Outil de calage moteur pour Mercedes Benz M176, M177, M178

Outil de réglage du vilebrequin pour Mercedes Benz M176, M177, M178, similaire à l'outil de mesure W177589012100.

Outil spécial permettant de déterminer correctement la position du moteur ou de réglage à 40 degrés et la position d'inspection à 53 degrés du vilebrequin sur les moteurs Mercedes-Benz des générations M176, M177 et M178.

Sur ces moteurs, le calage à l'aide d'une goupille de blocage du vilebrequin n'est possible qu'à 40 degrés, après le PMH d'allumage du premier cylindre.

Le calage des soupapes est réglé à cette position.

Pour vérifier le calage des soupapes, on utilise la position du vilebrequin à 53 degrés située sur la poulie.

Cependant, le contre-repère correspondant sur le carter d'huile est souvent manquant pour les tests. Ce repère est remplacé par ces deux outils. L'outil spécial approprié est vissé en fonction du trou de montage / du numéro de moteur.

REMARQUE :

Pour vérifier la position de base des arbres à cames, le moteur doit être réglé à 53 degrés après le PMH d'allumage du premier cylindre et le couvre-culasse doit être installé.

Lors du contrôle du calage, l'arbre à cames d'échappement du banc de cylindres droit n'est pas au milieu de l'alésage ; au lieu de cela, le segment n'est que partiellement visible.

Convient aux codes moteur suivants :

M176, M177, M178

Peut être utilisé comme :

Mercedes W177589012100 / W177 589 01 21 00

Aperçu :

✔ Outil de qualité Stahlmaxx

✔ matériaux de haute qualité

✔ fabrication précise

✔ Les travaux peuvent être effectués conformément au manuel de réparation

✔ Calqué sur l'original

✔ ajustement parfait

Outil supplémentaire (non inclus dans la livraison) :

N° d'article 115983 Outil de synchronisation pour moteurs Mercedes M176 / M177 / M178

Les numéros d'origine sont uniquement à des fins de comparaison ; ce ne sont pas des outils d'origine !
