Outil de calage, pour Jaguar, Land Rover Ingenium I4 2.0L essence

Outil de calage pour Jaguar, Land Rover Ingenium I4 2.0L essence, PT204 / AJ200, à partir de 2017

Outil de réglage de la distribution pour la révision et la réparation des moteurs essence Ingenium I4 de Land Rover et Jaguar, portant les codes moteur AJ200 et PT204.

Ces moteurs équipent de nombreux modèles à partir de 2017 et sont dotés d'une levée de soupape variable en continu avec réglage supplémentaire de l'arbre à cames. Deux chaînes de distribution entraînées par un pignon fou doivent être ajustées l'une à l'autre lors d'une réparation moteur.

La chaîne de distribution se trouve à l'arrière du moteur et est placée au PMH à l'aide d'un outil spécial et de maillons de couleur marqués (encoches et flèches).

REMARQUE :

Si le module CVVL (réglage variable des soupapes) est déposé et non remplacé par un composant neuf, il est impératif que les 8 poussoirs soient en position de réinitialisation. Ils ne doivent pas dépasser lors de la repose.

Les soupapes de commande des dispositifs de réglage de l'arbre à cames ne peuvent être utilisées que trois fois. En cas de réutilisation, marquez les têtes de vis avec un pointeau.

Couples de serrage requis si nécessaire :

(Référence Jaguar F-Pace (X761) code moteur AJ-200P/PT204)

Régulateur d'arbre à cames de soupape de commande : 25 Nm 60 degrés

Vis de pignon fou : 35 Nm Rail

de guidage central supérieur

: 11 Nm Rail de guidage supérieur gauche

: 25 Nm Rail de tension supérieur : 11 Nm

Tendeur de chaîne supérieur : 55 Nm (enfoncer avant le montage et ne déverrouiller qu'après le serrage) Rail de guidage

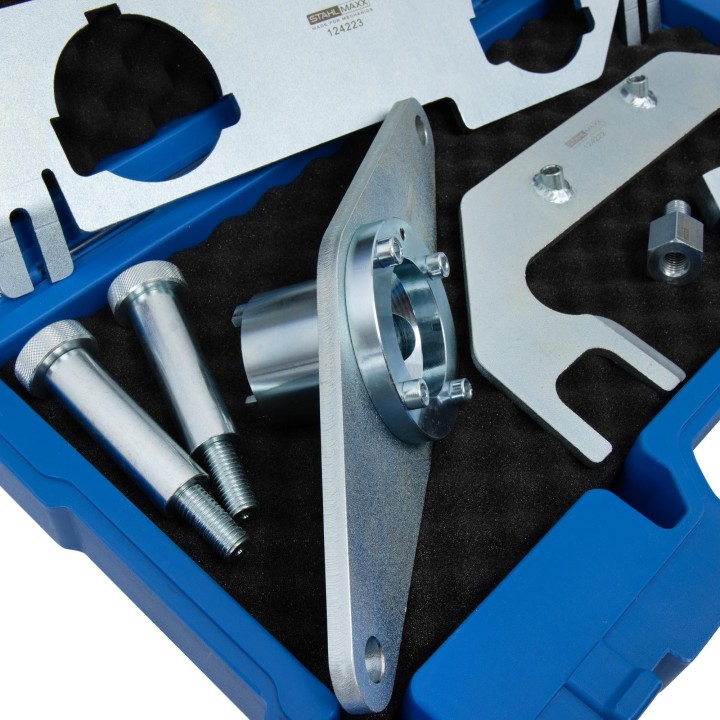

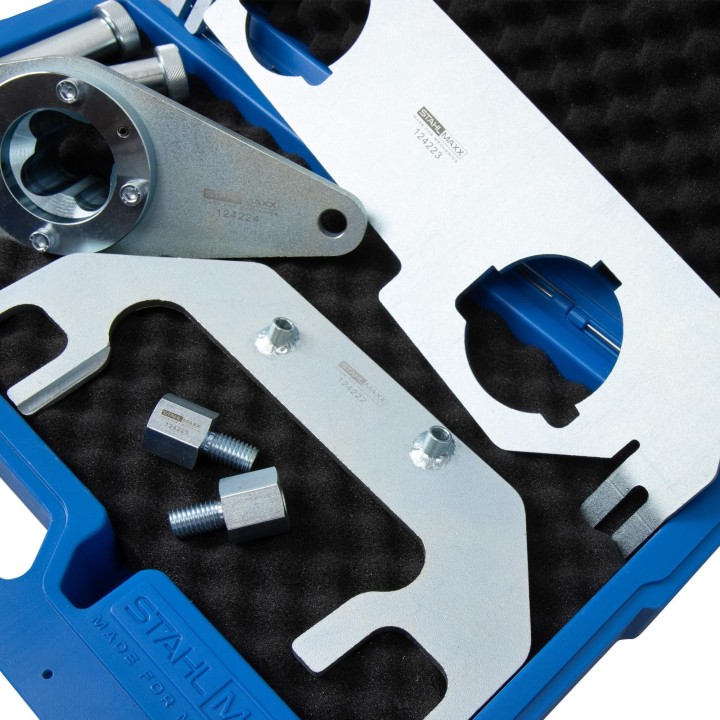

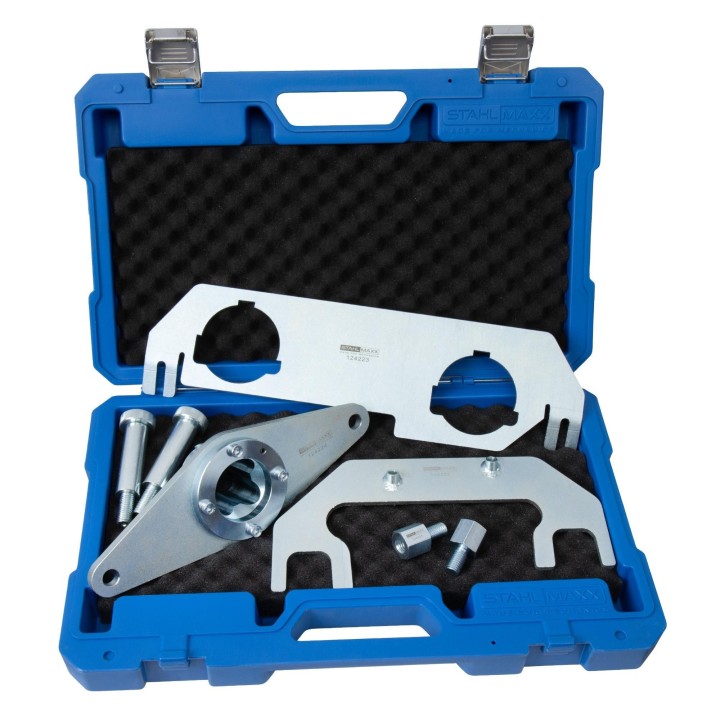

inférieur gauche : 25 Nm Rail de tension inférieur : 11 Nm Tendeur de chaîne inférieur : 11 Nm Plateau d'entraînement (volant moteur) 30 Nm + 120 degrés Poulie de vilebrequin : 4 vis 37 Nm + 90 degrés Convient aux codes moteur suivants : AJ200, AJ200P, PT204 Installé dans les véhicules : Jaguar : E-Pace, F-Pace, F-Type, XE, XF Land Rover : Discovery, Discovery Sport, Range Rover Evoque, Range Rover Sport, Range Rover Velar à utiliser comme : JLR-3031630, JLR-3031635, JLR-3031636 Contenu de la livraison : 1 x réf. 124222 outil de blocage d'arbre à cames, à utiliser comme JLR 303-1635 1 x réf. 124223 blocage de réglage d'arbre à cames, à utiliser comme JLR 303-1636 1 x réf. 124224 outil de maintien de poulie de vilebrequin, à utiliser comme JLR 303-1630 1 x réf. 124225 boulon adaptateur pour outil de maintien de vilebrequin, à utiliser comme JLR 303-1686 1 x réf. 115269 mallette de rangement 1/3 outil supplémentaire (non inclus dans la livraison) : réf. 106398 Jeu de manchons de montage pour bagues d'étanchéité d'injecteur N° d'article 121326 Outil de montage pour joint d'arbre KW côté transmission, à utiliser comme JLR-303-1674 Les numéros d'origine sont uniquement à des fins de comparaison, ce ne sont pas des outils d'origine ! Outils d'origine !
