Outil de calage pour moteurs 1,2 L LIH, Opel F12SHL, F12SHT, F12SHR

Coffret d'outils spéciaux pour le réglage professionnel de la distribution sur la génération de moteurs LIH d'Opel, installée à partir de 2019, avec les moteurs 1,2 litre F12SHL, F12SHT et F12SHR.

Cet outil de calage est indispensable pour le changement de la courroie de distribution, les interventions sur les arbres à cames, les culasses ou la réparation du moteur.

Il contient tous les outils spéciaux nécessaires au réglage de la distribution, ainsi qu'à la pose professionnelle du carter inférieur de distribution, y compris le joint d'étanchéité du vilebrequin.

Les arbres à cames sont équipés d'un entraînement hexagonal pour la rotation ; faute de place, cette opération n'est possible qu'avec l'outil spécial n° 122920 (identique à EN-52455).

REMARQUES :

Pour l'outil spécial :

Serrez les vis de tension à 20 Nm pour bloquer les adaptateurs d'arbre à cames dans l'outil spécial.

Nous recommandons de retirer la goupille de blocage du PMH de l'outil de blocage du volant moteur lors du desserrage et du serrage du vilebrequin. La dent de blocage doit à elle seule absorber le couple requis.

Réglage de la distribution :

La goupille de blocage à ressort du volant moteur fixe le vilebrequin en position de calage à 118,14 degrés derrière le PMH. Le vilebrequin ne doit plus pouvoir tourner avec l'outil inséré.

Simultanément, les soupapes du troisième cylindre doivent être fermées et les surfaces de réglage de l'arbre à cames doivent être verticales.

L'outil de blocage de l'arbre à cames doit être orienté vers le haut avec l'inscription « I ».

Installez correctement les pignons d'arbre à cames ; l'avant comporte deux boulons d'épaisseur différente au centre.

Joint d'étanchéité de vilebrequin :

L'outil spécial pour le joint d'étanchéité côté extrémité (par exemple, EN-52432) est inclus dans le kit.

Pour le joint d'étanchéité côté transmission, aucun outil spécial (par exemple, EN-52434) n'est requis si vous utilisez des pièces détachées avec un manchon de montage pré-assemblé.

Couples de serrage requis si nécessaire :

(Référence : Opel Astra K 1.2 T, moteur F12SHT année modèle 2021)

Galet tendeur et galet de guidage de la courroie de distribution : 36 Nm

Pignons d'arbre à cames : 50 Nm + 28 degrés

Vis centrale du vilebrequin : 150 Nm + 150 degrés

Démarreur : 58 Nm

Électrovannes de réglage d'arbre à cames : 8,5 Nm

Couvercle inférieur du boîtier de commande : d'abord 4 Nm, puis 8,5 Nm

Couvercle de soupape : d'abord 4 Nm, puis 8,5 Nm

Convient aux codes moteur suivants :

F12SHL, F12SHT, F12SHR (génération de moteur LIH)

à utiliser comme :

EN-955-A, EN-955-10-A, EN-52432, EN-52457, EN-52458, EN-52458-3, EN-52476

en un coup d'œil :

✔ Outils de qualité Stahlmaxx

✔ Outils spéciaux comme les versions OE, permettant un travail professionnel selon le manuel de réparation

✔ Pièces individuelles disponibles, permettant la combinaison et l'extension

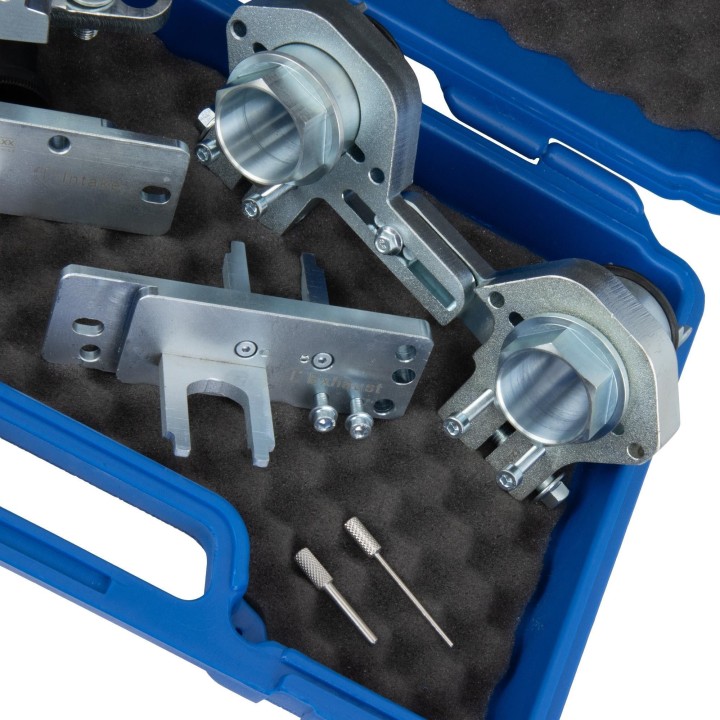

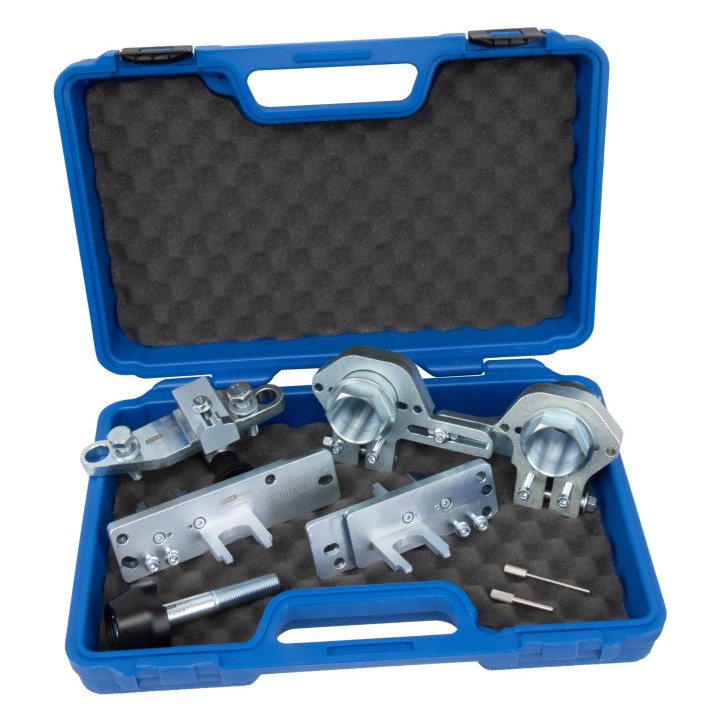

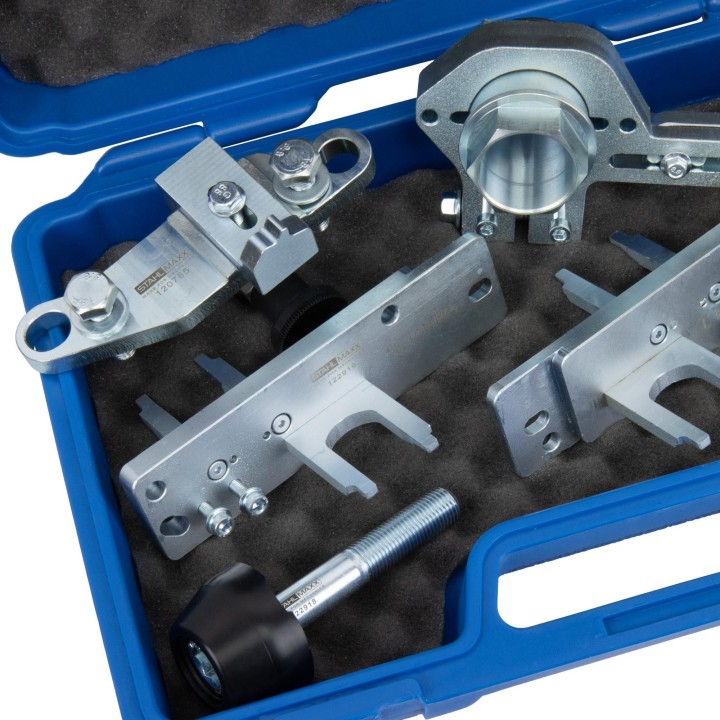

Français : Contenu de la livraison :

Réf. 122921 Outil de blocage du dispositif de réglage de l'arbre à cames, à utiliser comme Opel EN-52458, EN-52458-3

Réf. 122919 Outil de réglage de l'arbre à cames pour moteurs Opel F12, à utiliser

comme EN-52457 Réf. 120765 Fixation du volant moteur PMH pour moteurs Opel F12, F15, D15, F20, D20,

à utiliser comme EN-52476 Réf. 122918 Outil de montage de joint d'arbre pour vilebrequin, côté avant, à utiliser comme Opel EN-52432

Réf. 116375 Goupilles de blocage pour tendeur de chaîne de distribution et tendeur de courroie d'entraînement de l'unité supplémentaire, à utiliser comme EN-955-A, EN-955-10-A

Réf. 51003 Mallette de rangement

Outils supplémentaires (non inclus) :

Réf. 122920 Clé spéciale pour tourner les arbres à cames, moteurs F12, à utiliser comme EN-52455

Les numéros d'origine sont uniquement à des fins de comparaison, ce ne sont pas des outils d'origine !

Données techniques

Pour les fabricants : Opel

Ensemble/article individuel : Ensemble d'articles

Références pour « Outil de calage pour moteurs 1,2 L LIH, Opel F12SHL, F12SHT, F12SHR »

EN52432, EN52457, EN52458, EN524583, EN52476, EN955A, EN95510A
