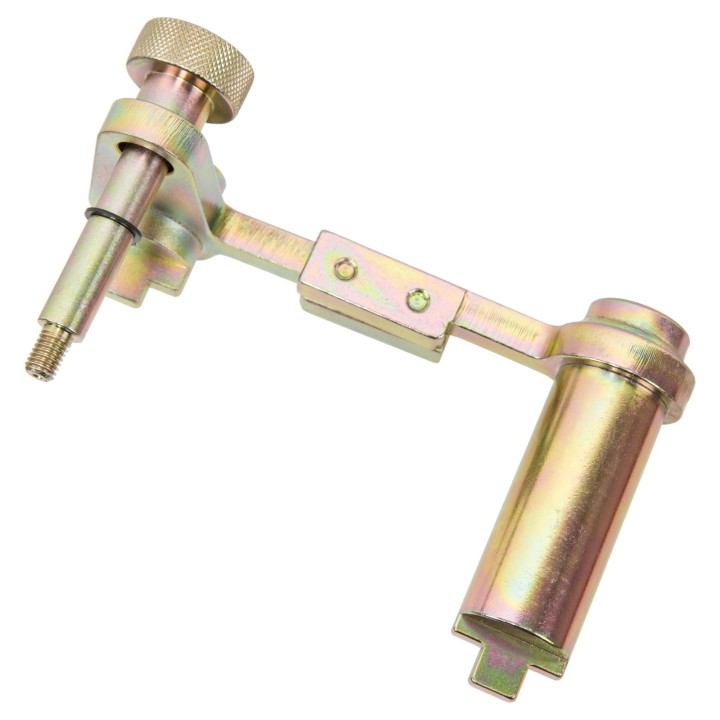

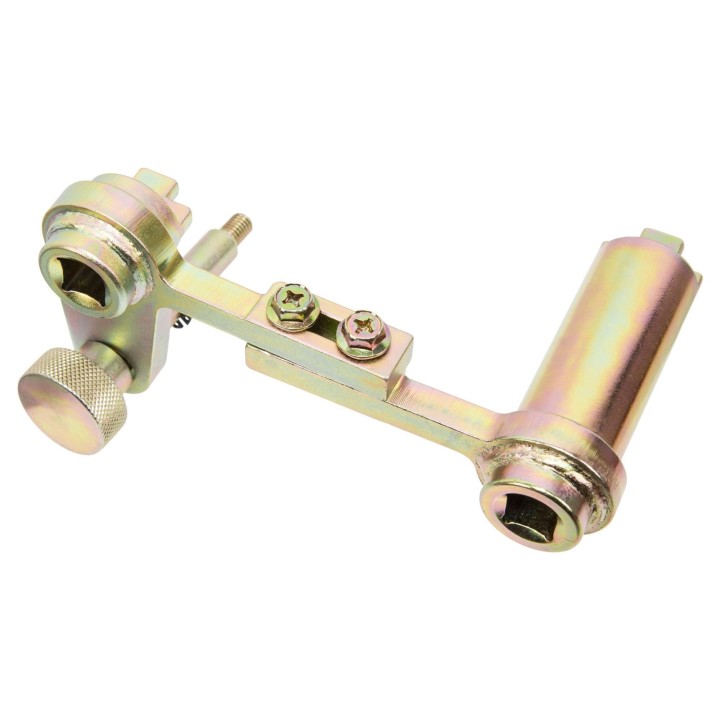

Outil de calage distribution, Volvo 999 7490 / 9997490

Outil de rcalage distribution, Volvo 999 7490 - 9997490

Outil de réglage d'arbre à cames, type Volvo 999 7490 / 9997490

Cet outil spécial est indispensable pour desserrer les tendeurs d'arbre à cames ou les arbres à cames des moteurs B4154 et B4204.

Une fois la pompe à vide retirée, l'outil est inséré dans les encoches de réglage d'arbre à cames côté transmission et fixé au couvre-culasse par un boulon de fixation.

Convient aux codes moteur suivants :

B4154 : B4154T2, B4154T3, B4154T4, B4154T5, B4154T6

B4204 : B4204T9, B4204T10, B4204T11, B4204T12, B4204T14, B4204T15, B4204T17, B4204T18, B4204T19, B4204T20, B4204T21, B4204T23, B4204T26, B4204T27, B4204T28, B4204T29, B4204T31, B4204T32, B4204T33, B4204T34, B4204T35, B4204T36, B4204T37, B4204T38, B4204T39, B4204T41, B4204T43, B4204T44, B4204T45, B4204T46, B4204T47, B4204T48, B4204T49, B4204T50

compatibles avec les véhicules suivants :

S60 (11-18), S60 (19-), S60 Cross Country, S60L, S80 (07-), S90 (17-), S90L, V40 (13-), V40 Cross Country, V60 (10-), V60 Cross Country (10-), V70 (08-), V90 (17-), V90 Cross Country, XC40, XC60 (–17), XC60 (18–), XC70 (08–), XC90 (16–)

à utiliser comme :

999 7490 / 9997490

outil supplémentaire recommandé (non inclus dans la livraison) :

Réf. KT10032 Goupille pour pompe haute pression

Numéro d'article 121125 Contre-support amortisseur de vibrations vilebrequin pour Volvo, à utiliser comme 9997495

Article n° 121126 Outil de réglage de l'arbre à cames, à utiliser comme Volvo 999 7497 / 9997497

Outil de démontage de poulie de vilebrequin, à utiliser comme Volvo 999 7493 / 9997493

Réf. 121129. Joint d'arbre à cames, côté avant, à utiliser comme référence Volvo 999 7496 / 9997496.

Également disponible en kit :

Outil de calage n° 121130 pour Volvo 2.0L B4154 / B4204 / D4204.

Procédure :

Avec les outils en place (vis de fixation du tendeur desserrées), tendre d’abord la courroie de distribution jusqu’au repère de calage du galet tendeur à l’aide d’une clé Allen. Serrer ensuite les quatre vis de fixation du tendeur d’arbre à cames à 25 Nm et les vis centrales du tendeur à 120 Nm.

Après deux tours d’outil (outils retirés), vérifier la tension de la courroie sur le galet tendeur et monter les bouchons du tendeur à 15 Nm
