Coffret Kit calage de distribution, pour VAG 1.0, 1.2, 1.4, 1.5, 1.6 TSI et TFSI

Coffret Kit calage de distribution, pour VAG 1.0, 1.2, 1.4, 1.5, 1.6 TSI et TFSI

Outil spécial pour le réglage de la courroie de distribution, réglage de l'arbre à cames, pour 1.0, 1.2, 1.4, 1.5, 1.6 TFSI, comme VAG 611007

Kit d'outils de calage STAHLMAXX pour le réglage de base et de précision des positions d'arbre à cames et de vilebrequin sur les moteurs TSI et TFSI modernes à courroie de distribution de VW, Audi, Seat, Skoda et Cupra.

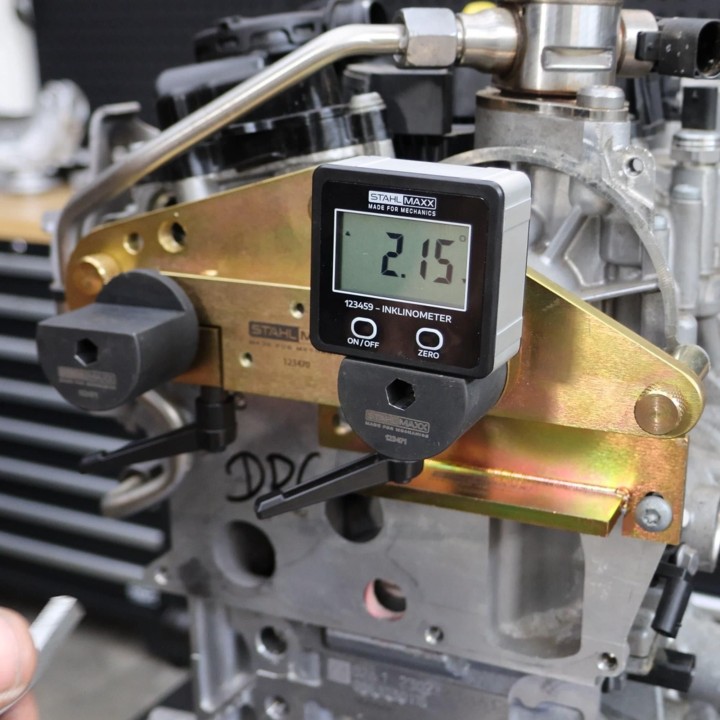

Cet outil professionnel spécial remplace l'outil de calage électronique d'origine (tel que le VAG 611007) et permet un réglage précis à 0,05° à l'aide d'un rapporteur électronique.

Le système de mesure VAG d'origine (611007) repose sur un logiciel installé sur PC ou ordinateur portable.

Grâce à cet outil spécial de précision, aucune connexion numérique n'est requise.

Toutes les étapes de travail peuvent être réalisées de manière identique au manuel de réparation d'origine. Cela confère au mécanicien une fiabilité accrue et permet d'effectuer les réparations du moteur conformément aux spécifications constructeur.

REMARQUE :

L'inclinomètre numérique nécessite deux piles AAA. Celles-ci ne sont pas incluses et doivent être commandées séparément (référence 123388).

convient pour les codes moteur VAG suivants :

1.0L TSI, TFSI :

CHYA, CHYB, CHYC, CHYE, CHZA, CHZB, CHZC, CHZD, CHZE, CHZF, CHZG, CHZJ, CHZK, CHZL, CPGA, CWRA, DAFA, DBYA, DFNB, DKJA, DKLA, DKLB, DKLC, DKLD, DKRA, DKRB, DKRC, DKRD, DKRE, DKRF, DLAA, DLAB, DLAC, DUSA, DUSB, DXTA, DXUA

1,2 L TSI, TFSI :

CBZB, CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVC, CYVD

1,4 L TSI, TFSI :

CAVF, CHPA, CHPB, CHZJ, CMBA, CNLA, CNUB, CPTA, CPVA, CPVB, CPWA, CRJA, CTHF, CTJB, CUKB, CUKC, CVNA, CXSA, CXSB, CXUA, CZBA, CZCA, CZCB, CZCC, CZDA, CZDB, CZDD, CZEA, CZTA, DGEA, DGEB, DGXA, DJKA, DJKD, DJVA

1,5 L TSI, TFSI :

DACA, DACB, DADA, DFYA, DHFA, DPBA, DPBC, DPBE, DPCA, DRBA, DUCA, DUCB, DXDB, DXDE

1,6 L TSI, TFSI :

CWVA, CWVB

à utiliser comme :

VAG 611 007 Système de mesure électronique pour le réglage de l'arbre à cames, comme le jeu d'adaptateurs VAG 611 007/18 et VAG 611 007/19

composé de :

- Capteur d'angle, bague de blocage et bague de serrage, comme VAG 611 007/1, bague de blocage VAG 611 007/2, VAG 611 007/3

- Adaptateur pour carter d'arbre à cames comme VAG 611 007/4, VAG 611 007/8, VAG 611 007/15

- Adaptateur pour capteurs d'angle et arbres à cames comme VAG 611 007/5, VAG 611 007/6, VAG 611 007/7, VAG 611 007/9, VAG 611 007/10, VAG 611 007/16, VAG 611 007/17

- T10340, T10499A, T10500, T10504/1

en bref :

✔ Alternative économique à l'outil d'origine

✔ Utilisation professionnelle selon le manuel de réparation

✔ extensible pour les générations de moteurs futures

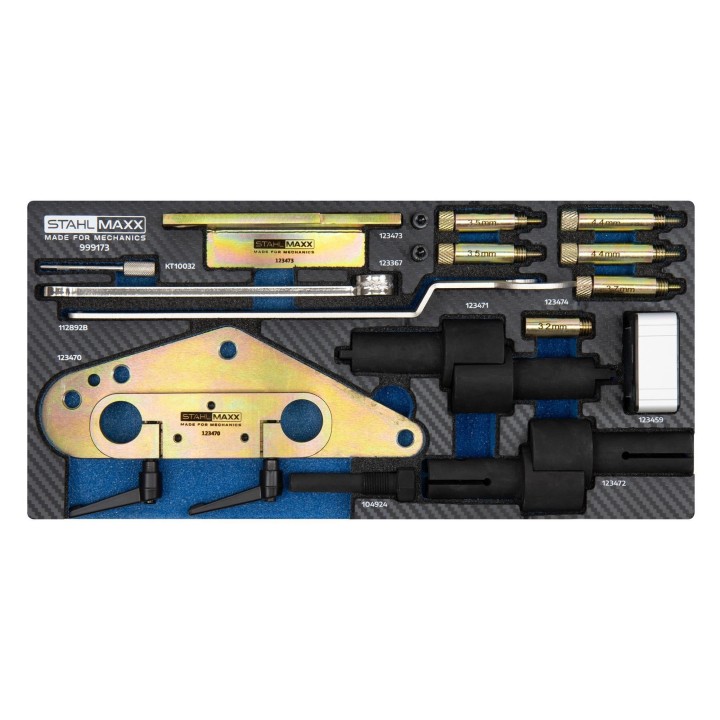

Contenu de la livraison :

1 x Art. No. 123470 plaque de base, à utiliser comme 611007/2, 611007/3, 611007/4, 611007/8, 611007/15

1 x Art. No. 123471 Jeu d'adaptateurs de mesure pour arbres à cames pour 1,5 L, à utiliser comme 611007/5, 611007/6, 611007/7

1 x Art. No. 123472 Jeu d'adaptateurs de mesure pour arbres à cames pour 1,0 L, 1,2 L, 1,4 L, 1,6 L, à utiliser comme 611007/5, 611007/6, 611007/7, 611007/9, 611007/10, 11007/16, 611007/17

1 x Art. No. 123473 Angle de réglage pour inclinomètre

1 x Art. No. Vis de fixation, 11 pièces

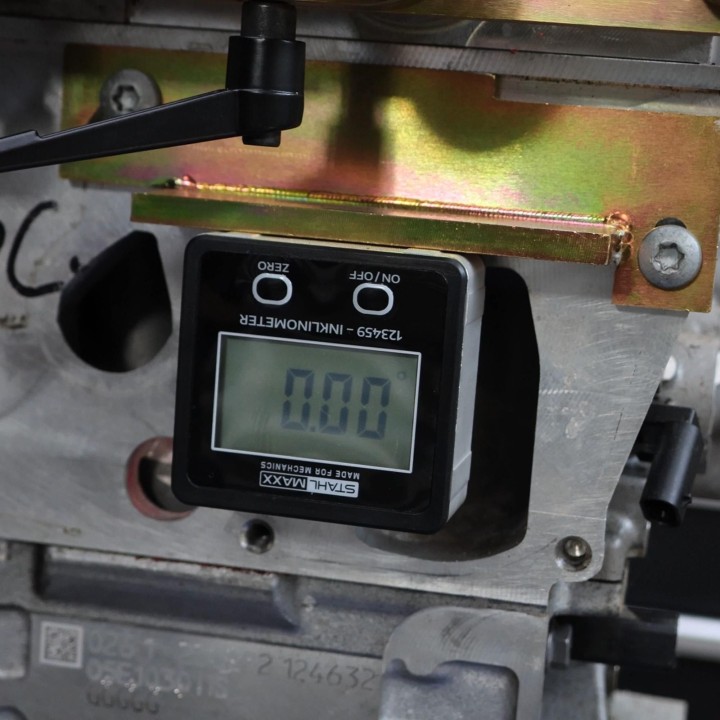

1 x Réf. Français : 123459 Inclinomètre numérique, 0,05°, magnétique, à utiliser comme 611007/1

1 x Réf. 112892 Clé pour tendeur de courroie de distribution pour moteurs 1.0, 1.2, 1.4, 1.5 TSI, TFSI, à utiliser comme T10499A

1 x Réf. 104924 Vis de fixation de vilebrequin, à utiliser comme T10340 1 x Réf. 123367 Clé pour tendeur de courroie de distribution, SW13 mm, pour VW 1.0, 1.2, 1.4, 1.5 TSI, TFSI, à utiliser comme T10500 1 x Réf

.

KT10032 Goupille pour pompe à liquide de refroidissement du pignon d'arbre à cames, à utiliser comme T10504/1

1 x Réf. 999173S Insert en mousse 1/3 [395 x 187 x 32 mm (longueur x largeur x hauteur)]

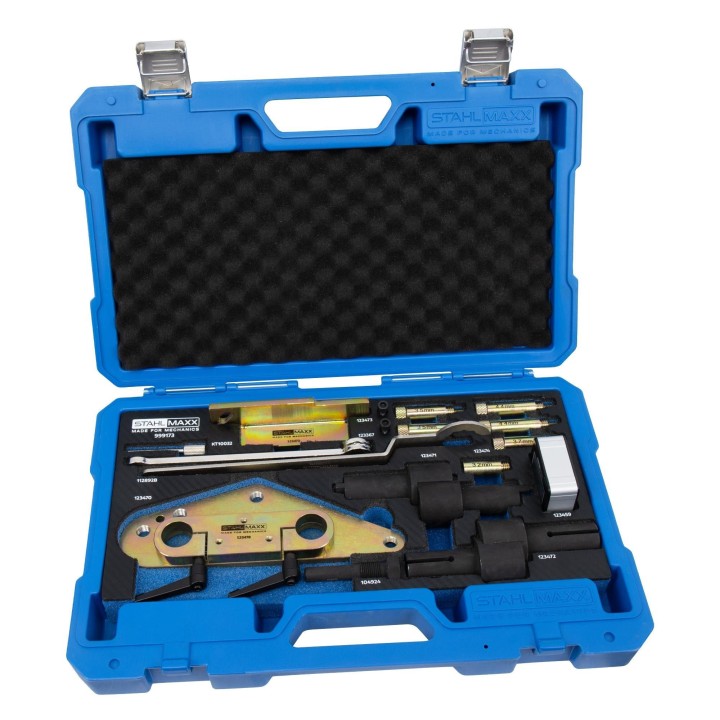

1 x Réf. 115269 Mallette Stahlmaxx pour l'organisation de l'atelier, 1/3

Outils supplémentaires (non inclus dans la livraison) :

2 x Réf. 123388 Piles Energizer Industrial AAA, 1,5 V

1 x Réf. 116533 Adaptateur pour contre-support d'arbre à cames, pour 1,0 L, 1,2 L, 1,4 L, 1,5 L, 1,6 L TSI, TFSI, comme T10554

1 x Réf. 123189 Adaptateur pour contre-support d'arbre à cames, pour VAG 1,0 L 3 cyl., EA 211 EVO, comme T10598

1 x Art. No. 121590 Adaptateur pour contre-support d'arbre à cames d'admission, pour VAG, Ford 1.0 et 1.5 TSI, à utiliser comme T10575A, 303-1727

1 x Art. No. 50002 Contre-support de pignon d'arbre à cames universel, comme T10172 ou 3036

1 x Art. No. 117209 Contre-support pour poulie de vilebrequin, à utiliser comme T10475

1 x Art. N° 122983 Pièce de pression pour joint d'arbre dans le support de réglage NW, pour moteurs 1.0L, 1.5L EA211 EVO VAG, à utiliser comme T10582

1 x N° d'article 122984 Mandrin de centrage, joint d'arbre réglage d'arbre à cames, moteurs 1.0L, 1.5L EA211 EVO VAG, à utiliser comme T10576

1 x N° d'article 121103 Extracteur de pignon d'arbre à cames 1.5L 4 cylindres TSI, VAG et Ford, comme T10221A, 303-1716

Les numéros d'origine sont uniquement à des fins de comparaison, ce ne sont pas des outils d'origine !

Données techniques

Pour les fabricants : Audi, Seat, Skoda, VW

Ensemble/article individuel : Ensemble d'articles

Références pour « Outil spécial pour courroie de distribution et réglage d'arbre à cames, pour modèles 1.0, 1.2, 1.4, 1.5, 1.6 TFSI, comme VAG 611007 »

T10340, T10499A, T10500, T105041, 611007, 6110071, 6110072, 6110073, 6110074, 6110075, 6110076, 6110077, 6110078, 6110079, 61100710, 61100715, 61100716, 61100717
