Coffret de Calage Distribution, Jaguar et Land Rover 1.5L PT153 et AJ203P3

Coffret de Calage Distribution, Jaguar et Land Rover 1.5L PT153 et AJ203P3

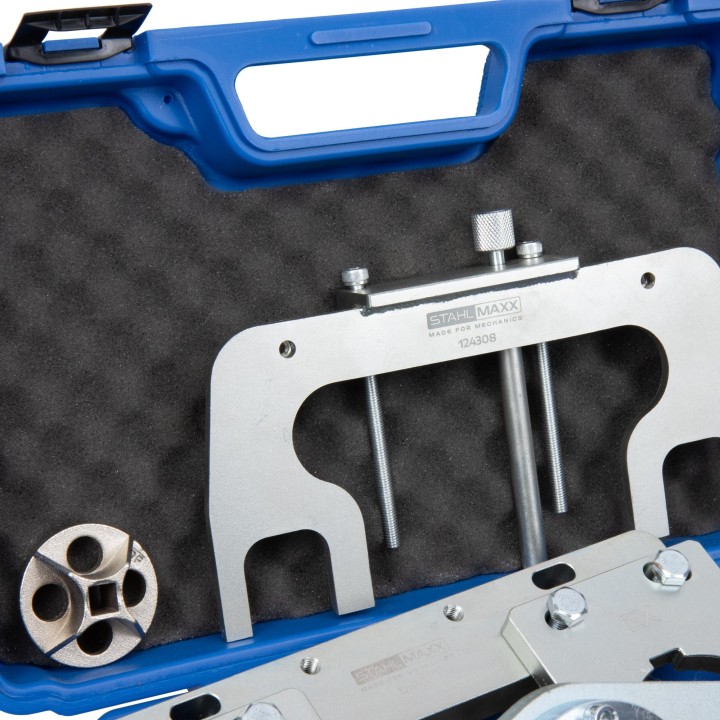

 Kit d'outils de calage, kit d'outils spéciaux, chaîne de distribution, pour moteurs Jaguar, Land Rover 1.5L PT153, AJ203P3 »

Kit d'outils spéciaux pour le réglage et la réparation de la distribution des moteurs 3 cylindres 1,5 L PT153 et AJ203 de Jaguar et Land Rover. Ces moteurs équipent principalement les véhicules hybrides.

La chaîne de distribution est située à l'arrière du moteur ; la boîte de vitesses doit être déposée pour intervenir sur la transmission. Le

calage moteur est assuré par deux chaînes reliées par un pignon intermédiaire.

Le réglage de l'arbre à cames et de ses vis de calage s'effectue à l'aide d'un outil spécifique. Le positionnement des autres pignons se fait par repères grâce à des maillons de chaîne colorés.

Remarque :

Selon le constructeur, l'outil de blocage d'arbre à cames peut être dépourvu de filetage. Dans ce cas, un taraudage M6x1 est nécessaire. Un taraud et un adaptateur adaptés sont disponibles dans la section « Outils supplémentaires ».

Instructions d'application :

Remplacez tous les pignons de calage, à l'exception de ceux de l'arbre à cames et du vilebrequin.

Avant de déposer les vis de calage d'arbre à cames, desserrez-les et déposez le tendeur de chaîne secondaire supérieur.

Assurez-vous que les vis de calage d'arbre à cames sont correctement positionnées sur leurs goujons.

Au total, 6 maillons de chaîne colorés doivent être alignés avec 6 repères sur les pignons et le rail tendeur de la chaîne de distribution primaire.

Couples de serrage requis, le cas échéant :

(Référence : Land Rover Evoque L551, moteur PT153 1,5 L)

Tendeur de chaîne supérieur : 55 Nm ;

Calage de l’arbre à cames de la vanne VCT : 25 Nm + 56° ;

Pignon intermédiaire des deux chaînes de distribution : 35 Nm ;

Pignon intermédiaire de la chaîne de distribution primaire : 35 Nm ;

Boulons de poulie de vilebrequin : 37 Nm + 90° ;

Rails tendeurs et côtés… Rail de guidage supérieur de la chaîne secondaire : 25 Nm ;

Rails de tension inférieurs de la chaîne primaire : 25 Nm ;

Tous les autres rails de guidage : 12 Nm

; Joint d’étanchéité de l’extrémité du vilebrequin : 30 Nm ;

Convient aux codes moteur suivants :

PT153, AJ203P3 .

À utiliser sur les modèles Jaguar et Land Rover suivants :

JLR-303-1630, JLR-303-1654, JLR-303-1655, JLR-303-1656, JLR-303-1669, JLR-303-1686 ;

Caractéristiques :

✔ Outil de qualité Stahlmaxx

✔ Fabrication de précision

✔ Réparation conforme aux spécifications du constructeur

✔ Modèle identique à l’original

✔ Ajustement parfait ;

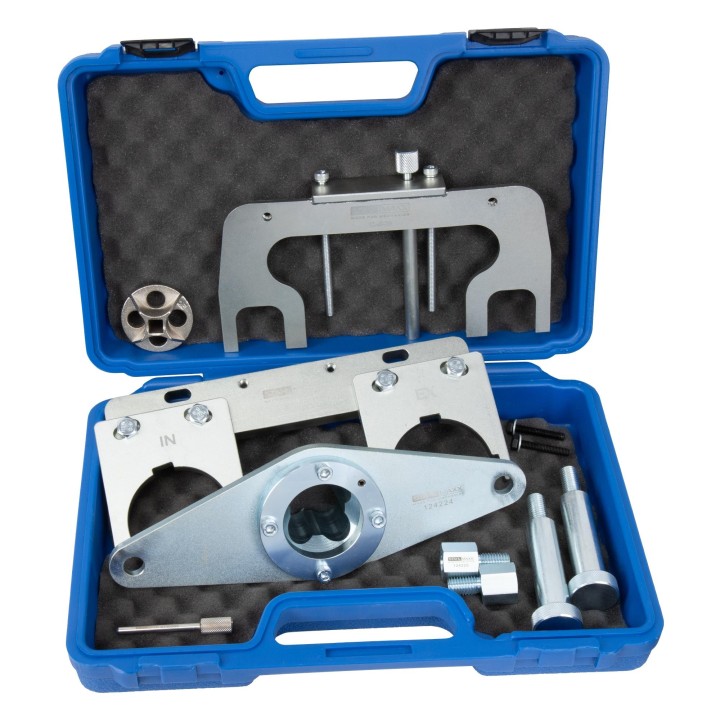

Contenu de la livraison :

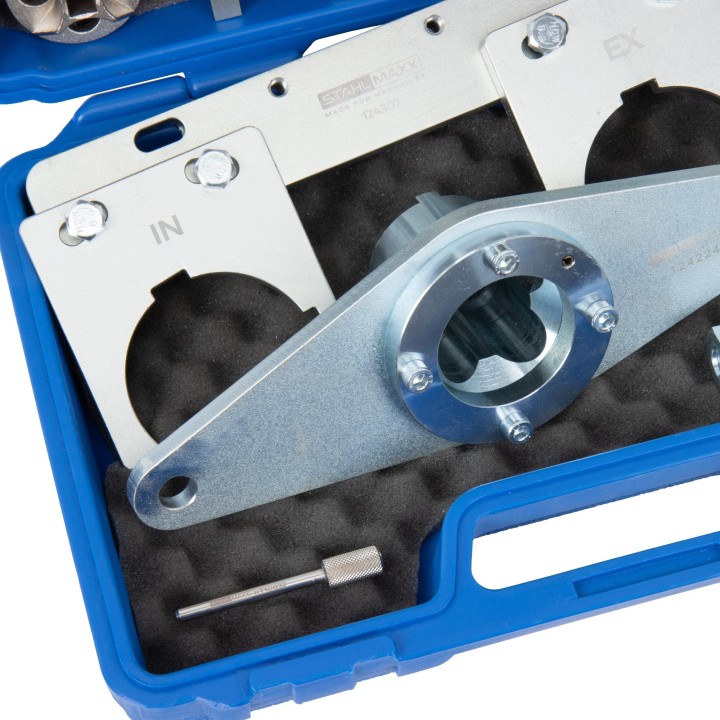

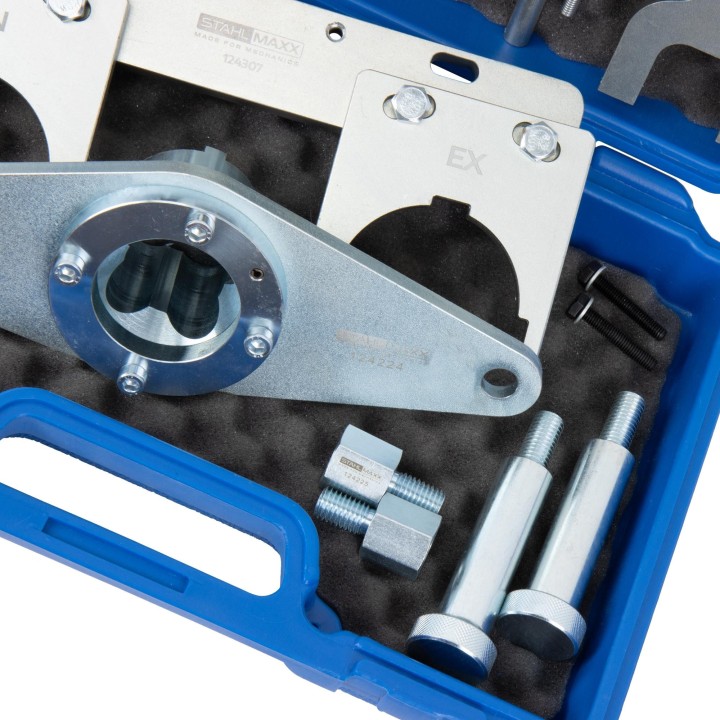

1 x Outil de maintien de poulie de vilebrequin réf. 124224, pour Jaguar et Land Rover 2.0L essence, équivalent à JLR 303-1630 ;

1 x Outil de réglage de la roue du capteur d’arbre à cames réf. 124307, équivalent à JLR-

303-1654 ; 1 x Outil de réglage d’arbre à cames réf. 124308, équivalent à JLR-303-1655

1 x Outil de rotation de vilebrequin réf. 124309, type JLR-303-1656

; 1 x Goupille de blocage de tendeur de courroie serpentine réf. KT10032, type JLR-303-1669

; 1 x Boulon adaptateur pour outil de maintien de poulie de vilebrequin, Jaguar et Land Rover, réf. 124225, type JLR 303-1686 ;

1 x Coffret d'organisation d'atelier réf. 51003.

Outils supplémentaires (non inclus) :

Taraud HSS C, M6x1,0, longueur 140 mm réf. 115914, type JLR-303-1655-01 ;

Porte-taraud réf. 115183, type JLR-303-1655-02

; Outil universel de dépose/pose pour courroies élastiques multi-nervures réf. 113839, type JLR-303-1640

. 121325 Outil de montage pour joint de vilebrequin, côté avant, pour Jaguar, Land Rover 1.5L, 20D, comme JLR-303-1628.

Référence 121326 : Outil de montage pour joint de vilebrequin, côté boîte de vitesses, pour Jaguar, Land Rover 1.5L, 20D, comme JLR-303-1674A.

Référence 115173 : Clé magnétique fine pour bougies d'allumage, 14 mm, 12 pans, entraînement 3/8", longueur 250 mm, comme JLR-303-1682.

Référence 122785 : Extracteur d'injecteurs essence, pour Ford EcoBoost 1.0-5.0L, Volvo, JLR, comme 310-206, JLR-310-254.

Référence 115272 : Kit de douilles de montage pour bague d'étanchéité d'injecteur, pour Mercedes, Ford, Volvo. 272589004300, 310128, 9997410.

Les numéros de pièces d'origine sont fournis à titre de comparaison uniquement ; il ne s'agit pas d'un outil d'origine !
