Extracteur de moyeux disques de frein pour Ford transit

Extracteur de moyeux disques de frein pour Ford transit

Kit de dépose et de pose des roulements de roue et des disques de frein pour Ford Transit, toutes carrosseries, avec entraînement par broche.

Outil spécial pour le démontage et le montage mécanique des moyeux de roue, des disques de frein et des roulements de roue sur la quasi-totalité des essieux et des années-modèles des Ford Transit.

Nous offrons aux mécaniciens et aux ateliers une alternative économique aux systèmes hydrauliques. Cependant, en cas de problèmes complexes, le recours à l'hydraulique peut s'avérer nécessaire.

La conception des essieux des Ford Transit diffère de celle des autres voitures et fourgonnettes : le disque de frein est monté derrière le moyeu.

Notre outil couvre différentes variantes selon le modèle et l'année :

Type A :

Moyeux de roue avec alésage ou cannelure interne pour l'arbre de transmission (traction avant, propulsion, transmission intégrale).

Remarque : Le moyeu et le roulement de roue sont remplaçables séparément.

Type B :

Moyeux de roue sans alésage interne (propulsion).

Remarque : Le moyeu et le roulement de roue forment une seule pièce

. L'entraxe des boulons peut varier selon la conception et la capacité de charge.

Notre atelier intervient sur quatre types de moyeux :

1. Disques de frein de l'essieu avant

; 2. Disques de frein de l'essieu arrière

; 3. Roulements de roue de l'essieu avant

; 4. Roulements de roue de l'essieu arrière

. Toutes ces réparations nécessitent le démontage du moyeu de roue du porte-fusée.

Notre coffret d'outillage spécialisé permet d'effectuer toutes les réparations de manière professionnelle et avec un minimum d'effort.

Les composants inclus dans le coffret, comme la bride de moyeu de roue de 220 mm de diamètre, peuvent être utilisés pour de nombreuses autres réparations. Si certains outils sont déjà disponibles dans votre atelier, nous proposons bien entendu les éléments complémentaires nécessaires séparément.

REMARQUE :

Ce coffret d'outillage est conçu pour réaliser ces opérations à l'aide d'outils mécaniques. Pour une durée de vie optimale, il est nécessaire d'enduire tous les composants de graisse MoS2.

Convient aux véhicules suivants :

(Modèles : bus, fourgonnette ou châssis avec propulsion arrière, traction avant, transmission intégrale ou capacité de charge accrue inclus)

Modèles Transit de 1991 à 2000 (remplacement des disques de frein uniquement, dépose et repose du moyeu de roue)

Modèle Transit à partir de 2000

Modèle Transit à partir de 2006

Modèle Transit à partir de 2013

Modèle Transit à partir de 2022

Tous les modèles Connect avec une conception d'essieu identique

à celle de Ford :

Boulon extracteur 204-595-02, 204-595-04

Plaque extractrice 204-595-01/5

Pièce de pression 204-595-07

Écrou de fusée 204-595-01/7

Présentation :

✔ Outil de qualité Stahlmaxx

✔ Kit d'outils adapté à la quasi-totalité des modèles et des conceptions d'essieux

✔ Fonctionnement par entraînement de broche – kit hydraulique également disponible.

Contenu de la livraison :

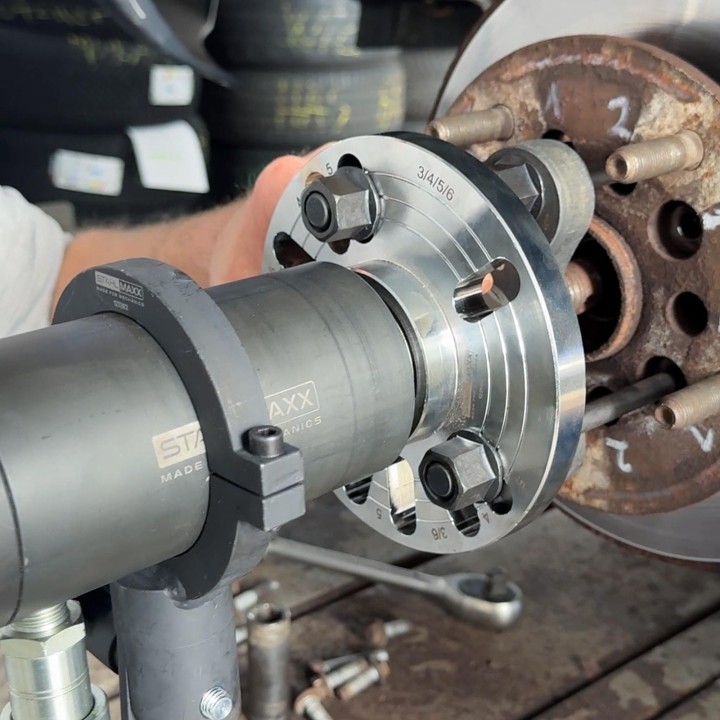

1 x Article n° 123306 Bride d'extracteur de moyeu de roue et d'arbre de transmission pour camion, Ø 220 mm, 3, 4, 5, 6 trous, PCD 98–195 mm, IG 2 1/4"-14UNS, à utiliser comme 204-595-01/3, 204-595-01/4

6 x Réf. 123307 Jeu de boulons adaptateurs M10 / M14, longueur 170 mm, comprenant 6 écrous M10 et 6 écrous M14, à utiliser comme 204-595-02, 204-595-04

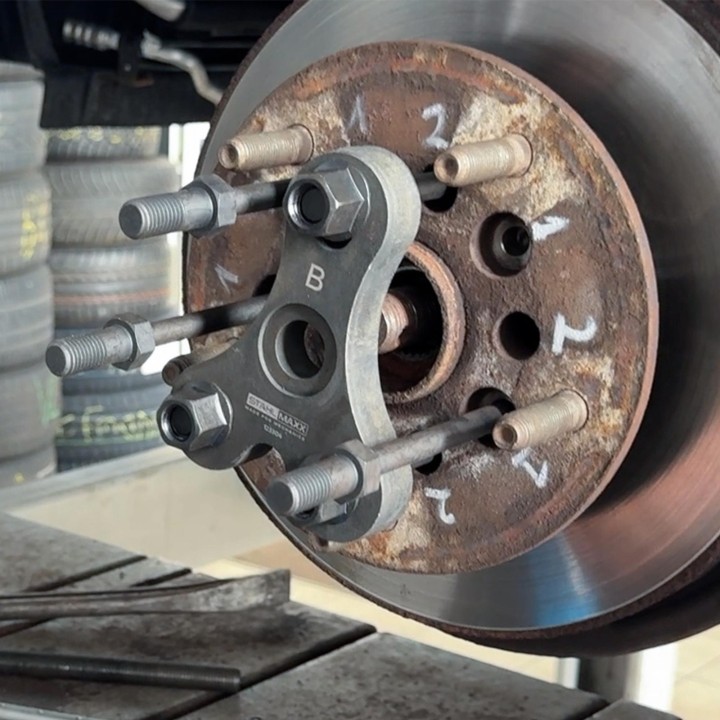

1 x Réf. 123304 Bride en Y, pour le démontage du moyeu de roue et du disque de frein, pour Ford Transit, à utiliser comme 204-595-01/5

1 x Réf. 122817 Pièce de pression pour le démontage du roulement de roue Ø 42 mm, À utiliser comme référence 204-595-07A :

1 x Pièce n° 122823 : Pièce de pression pour le montage des roulements de roue Ø 54 mm ; à utiliser comme

référence 204-595-07B : 1 x Broche filetée M20x2,5 avec adaptateur de pression et roulement à billes, pour la commande manuelle des groupes hydrauliques ;

1 x Adaptateur AG 2 1/4-14UNS vers IG M20x2,5 pour broche filetée, n°

123155 ; 1 x Coffret d’organisation d’atelier, 1/3, n° 115269.
